Ein schneller Tipp, da es bei mir gerade Thema war und vielleicht auch dir hilft 👍🏼
Ich wollte gerade einen neuen Servo von Power HD verbauen, und siehe da: Das Servokabel bzw. die drei Litzen sind alle schwarz. Eine Litze hat jedoch eine weiße Linie aufgemalt.
Da Power HD netterweise keine Anleitung beigelegt hat und ich mir absolut nicht sicher war, ob die Markierung die Signal- oder die GND-Leitung kennzeichnet, habe ich mal Dr. Google gefragt.
Dabei kamen zwei brauchbare Antworten:
- Meist lässt sich der Signalleiter am dünneren/durch Markierung gekennzeichneten Draht erkennen
oder

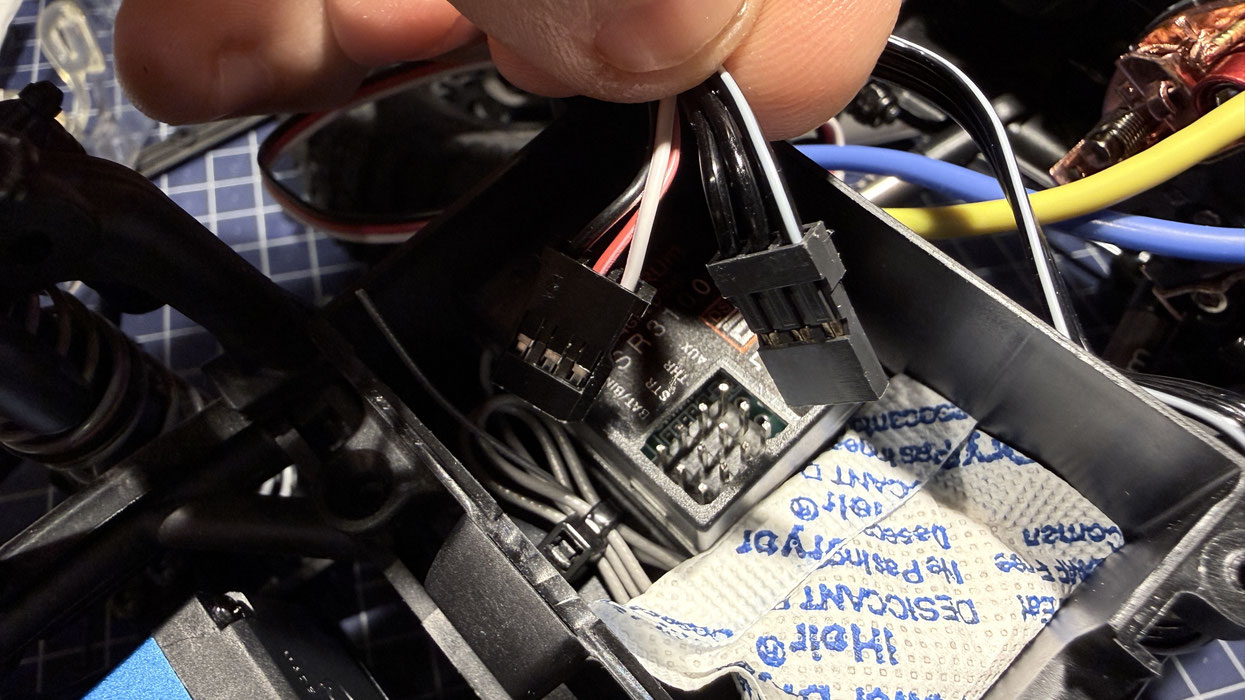

- Man legt einen bekannten Servostecker mit farbigen Litzen neben den anderen und vergleicht diese.
Wichtig dabei ist, dass die Ausrichtung des Steckers dieselbe ist.
Natürlich hab ich diese Behauptungen getestet und kann es bestätigen 👍🏼
Die farblich markierte Litze (in meinem Fall mit einem weißen Strich versehen) ist die Signal-Leitung.
Falls du dich fragst was das für ein "weißes Pad" ist ... diese Pad ist dafür da, Feuchtigkeit aufzunehmen und schützt so den Empfänger oder die Elektronik in der Box.
👉🏼Mehr dazu in diesem Beitrag: Power Dryer Pads
