Wer sich mit der Welt des RC-Modellbaus beschäftigt, wird sich schon zu Beginn mit Steckerarten und elektrischen Verbindungen auseinandersetzen müssen. Je nach Modell-, LiPo- oder Zubehörhersteller kommen unterschiedliche Steckersysteme zum Einsatz.
Über die Jahre habe ich viele Erfahrungen mit unterschiedlichen Stecker- und Verbindungsarten gesammelt. Meine Favoriten habe ich unten für euch zusammengestellt – inklusive Informationen und Entscheidungshilfen.
Lötverbindung
Die beste und zuverlässigste Verbindung (bei richtiger Löttechnik) ist die Lötverbindung. Diese Verbindung wähle ich für dauerhafte Verbindungen wie z.b. LEDs mit meinem Vorwiderstand verbinden oder eine Zusammenschaltung von LEDs.

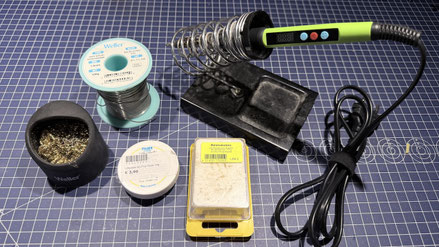

Ich habe folgendes Set in Verwendung:
- Lötkolben: https://amzn.eu/d/06FSw6VV
- Lötzin: https://amzn.eu/d/06JWr5r4
- Lötpaste: https://www.d-m-t.at/werkzeuge-koffer/loetkolben-zubehoer/loetpaste-iso-flux-dose-20g-detail
- Reinigungsschwamm: https://amzn.eu/d/0feEOfQZ
- Salmiakstein: https://amzn.eu/d/09jegyFR
- Dritte Hand, Löthilfe: https://amzn.eu/d/0eS6fAV0
- Lötkolbenständer: https://amzn.eu/d/01pb541T

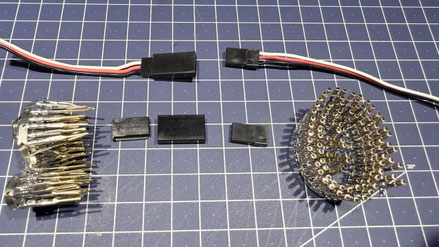

Servo - Stecker
Der Servo-Stecker wird primär bei Servos verwendet und besteht aus drei Kontakten (Signal, +Pol, -Pol). Die Steckverbindungen sind zuverlässig und trotz der filigranen Bauweise sehr robust. Wenn man solche Stecker selbst herstellen möchte, benötigt man eine spezielle Crimpzange für die Kontakte.

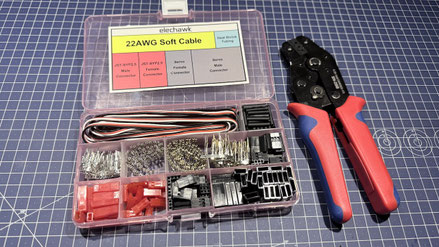

Ich hab dieses Set in Verwendung: https://amzn.eu/d/0a9vWJy6
JST - Stecker
Der JST-Stecker ist für mich der perfekte Stecker für z. B. die Spannungsversorgung einer Seilwinde oder auch von LEDs.
Die Stecker sind sehr robust und halten die Verbindung fest.
Ich hab dieses Set in Verwendung: https://amzn.eu/d/0a9vWJy6

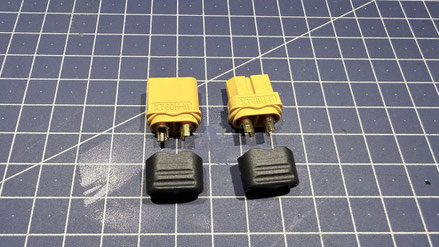

XT60 - Stecker
Diese Stecker sind perfekt für die Verbindung zwischen LiPo-Akku und Fahrtenregler. Sie sind robust, die Verbindung ist fest und zudem sind sie für eine konstante Leistung von bis zu 60 A und mehr geeignet. Die Lötkontakte sind zudem durch ein Schutzgehäuse abgedeckt, welches man nach dem Verlöten einfach aufschiebt.
Gerne nutze ich diese Stecker auch für die Verbindung zwischen Motor und Fahrtenregler. So lassen sich die Komponenten im Falle eines Defekts sehr schnell austauschen. Bei Hochleistungsmodellen würde ich aufgrund des Übergangswiderstands und einer daraus möglichen Hitzeentwicklung für die Verbindung zwischen Motor und Regler immer eine Lötverbindung empfehlen.
Ich habe diese in Verwendung: https://amzn.eu/d/0i53ynAz

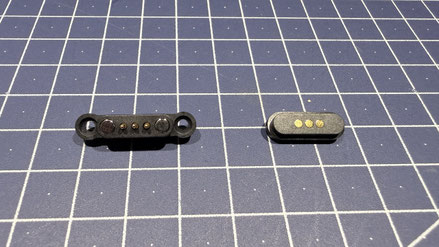

magentische - Stecker
Diese Verbindung verwende ich für die Stromversorgung der LED-Beleuchtung zwischen Karosserie und Chassis. Durch die gefederten Kontakte hält die Verbindung gut und lässt sich schnell schließen und wieder lösen.
Ich habe diese in Verwendung: https://amzn.eu/d/0aqqnScE
